T-Reduzier-Verbinder fluidFIT | Steckanschluss für Schläuche

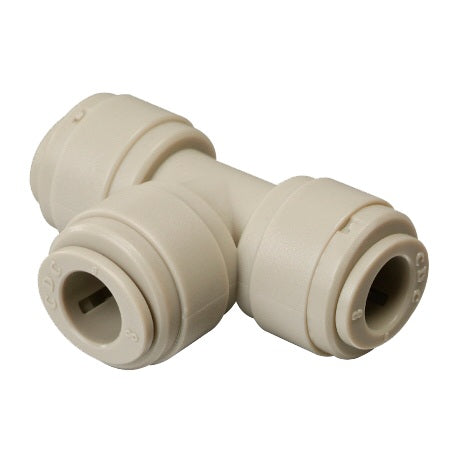

T-Reduzier-Verbinder fluidFIT – Zuverlässige Abzweigung & Größenwechsel

Optimieren Sie Ihre Rohrsysteme mit dem hochwertigen fluidFIT T-Reduzier-Verbinder der PI-Serie. Dieses präzise gefertigte Steckverbindungs-Fitting ermöglicht die einfache, schnelle und sichere Reduzierung des Rohrdurchmessers im Abzweig – ganz ohne Werkzeug, Löten oder Gewindeschneiden.

Dank des bewährten Push-in-Prinzips (Steckanschluss) führen Sie den Schlauch einfach bis zum Anschlag ein. Die integrierte Edelstahl-Haltekralle fixiert ihn dauerhaft, während der O-Ring eine absolut leckfreie Abdichtung garantiert. Ideal für Anwendungen in der Wasseraufbereitung, Lebensmittel- und Getränkeindustrie, Drucklufttechnik sowie in Labor- und Industrieanlagen.

Hauptmerkmale & Vorteile

• Einfache & werkzeuglose Montage: Zeitsparende Installation durch einfaches Einstecken (Push-Fit).

• Integrierte Reduzierung: Ermogllicht die direkte Abzweigung auf einen kleineren Rohrdurchmesser ohne zusätzliche Adapter.

• Lebensmittelecht & Hygienisch: Hergestellt aus hochwertigem, ungiftigem Kunststoff (POM/Acetalharz) – erfüllt höchste Hygiene- und Sicherheitsstandards.

• Hohe Beständigkeit: Hervorragende Widerstandsfähigkeit gegenüber mechanischer Belastung, Korrosion und vielen Chemikalien.

• Dauerhaft dicht & wiederverwendbar: Sichere Dichtung bei vollem Durchfluss; der Schlauch lässt sich bei Bedarf problemlos wieder demontieren.

Anwendungsbereiche

• Trinkwasser- & Filteranlagen: Ideal für Umkehrosmose-Systeme, Wasseraufbereiter und Schankanlagen.
• Getränkeindustrie: Perfekt geeignet für Kaffeeautomaten, Postmix-Systeme und Spendersysteme.
• Pneumatik & Druckluft: Zuverlässige Verteilung von Luftleitungen in Steuerungs- und Automatisierungssystemen.
• Labor & Medizintechnik: Für präzise Flüssigkeits- und Gasführungen.

Hinweis zur Auswahl: Bitte wählen Sie vor der Bestellung die passenden Außendurchmesser für Durchgang und Abzweig in den Variante-Optionen aus.

Häufige Fragen & Antworten (FAQ)

1. Für welche Schlauchtypen ist der T-Reduzier-Verbinder geeignet?

Der Verbinder ist speziell für scharfkantig zugeschnittene Kunststoffschläuche mit präzisem Außendurchmesser ausgelegt. Hervorragend geeignet sind Schläuche aus PE (Polyethylen), PA (Polyamid), PU (Polyurethan) und PTFE (Teflon). Für sehr weiche Schläuche (z. B. Silikon) sollten Messing- oder Kunststoff-Stützhülsen verwendet werden.

2. Ist der fluidFIT T-Verbinder für Trinkwasser und Lebensmittel zugelassen?

Ja. Der Steckverbinder besteht aus ungiftigem Acetal-Copolymer (POM) und lebensmittelechten Dichtungen. Er entspricht gängigen internationalen Trinkwasser- und Lebensmittelstandards (wie NSF/ANSI und FDA) und kann bedenkenlos in Schankanlagen, Kaffeemaschinen und Umkehrosmose-Systemen eingesetzt werden.

3. Wie wird der Schlauch richtig montiert und wieder gelöst?

• Montage: Schneiden Sie den Schlauch rechtwinklig ab und schieben Sie ihn fest bis zum Anschlag in den Verbinder. Der Greifring fixiert den Schlauch automatisch.

• Demontage: Drücken Sie den Spannring (Collet) gleichmäßig gegen den Verbinderkörper und ziehen Sie den Schlauch gleichzeitig heraus. Es wird kein Spezialwerkzeug benötigt.

4. Welchen Druck und welchen Temperaturbereich hält der Verbinder stand?

Der Verbinder hält je nach Betriebstemperatur einem Arbeitsdruck von bis zu 10–16 bar stand (bei Raumtemperatur). Der zulässige Temperaturbereich liegt in der Regel zwischen −20 °C und +70 °C (bei Wasseranwendungen beachten Sie bitte den Gefrierpunkt ab 1 °C).

5. Worauf muss ich bei den Größenangaben achten?

Bei Steckverbindungen bezieht sich die Maßangabe immer auf den Außendurchmesser (AD / OD) des angeschlossenen Schlauchs, nicht auf den Innendurchmesser. Achten Sie darauf, ob Sie metrische Maße (z. B. 3/8" – 8 mm – 3/8") oder Zoll-Maße (z. B. 3/8" – 1/4" – 3/8") benötigen.

Arbeitsdrücke und Temperaturen
Wasser
10 Bar bei 20°C
7 Bar bei 65°C intermittierendem Heißwasser

Luft
-20°C 10 Bar
+23°C 10 Bar
+65°C 7 Bar
